KL-FL連桿式浮球液位開關
- 產品型號連桿浮球
- 供電方式AC220V 120W
- 產品尺寸
- 供銷價格
把一個或多個磁簧開關固定在密閉的非導磁的導管內，當內部中空且固定有永久環形磁鋼的浮球在液體浮力的作用下、沿導管接近磁簧開工時，磁簧開關在磁力的作用下觸點閉合（NO）；反之，當浮球遠離磁簧開關時，觸點斷開（OFF），從而輸出一個或多個（NO）或關（0FF）的信號，供報警提示或遠程控制使用。
一、 工作原理
把一個或多個磁簧開關固定在密閉的非導磁的導管內，當內部中空且固定有永久環形磁鋼的浮球在液體浮力的作用下、沿導管接近磁簧開工時，磁簧開關在磁力的作用下觸點閉合（NO）；反之，當浮球遠離磁簧開關時，觸點斷開（OFF），從而輸出一個或多個（NO）或關（0FF）的信號，供報警提示或遠程控制使用。
二、 特點
全部采用原裝進口磁簧開關，接點壽命可高達107次 ；其原理簡單，性能穩定可靠，工作壽命長，應用范圍廣；多種材質：SUS、PP、PVC、PVDF等，多種過程連接方式，可滿足各種環境下不同需求。
三、 技術參數
觸點容量：220VAC、70W，max 0.5A SPST
220VAC、120W，max 3A SPDT
接液材質：SUS304/316：標準型 耐溫 -20~125℃
SUS304/316：高溫型 耐溫 -20~200℃
PP： 耐溫 -20~80℃
PVDF： 耐溫 -20~120℃
防護等級：IP65

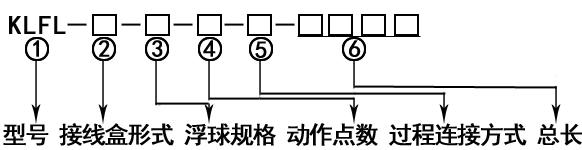

四、 選型指南

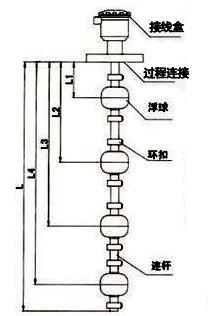

結構示意圖一：KLFL-B-B-4-F

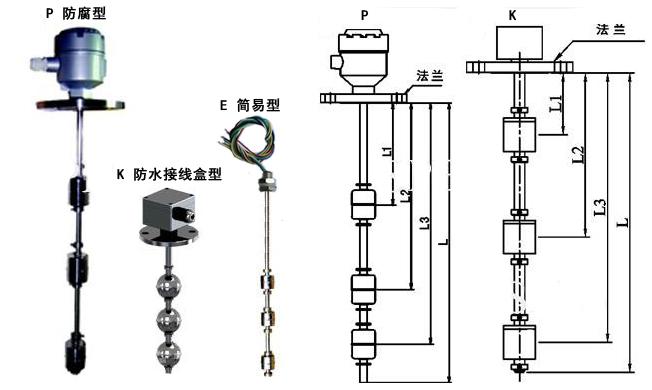

結構示意圖二：KLFL-B-B-2-FK
1 | 型號 | KLFL南京科藍連桿式浮球開關 | ||||
2 | 接線盒形式 | B | 標準型 | |||
E | 簡易型 | |||||
P | 防腐型 | |||||
K | 防水接線盒型 | |||||
N | 無接線盒型 | |||||
3 | 浮球規格 | A | SUS316圓柱形 Φ28×28×Φ95 | |||
B | SUS316圓柱形 Φ45×55×Φ15 | |||||
C | SUS316球形 Φ52×52×Φ15 | |||||
D | SUS316球形 Φ75×75×Φ23 | |||||
E | PP圓柱形 Φ48×50×Φ19 | |||||
F | PVDF圓柱形 Φ60×70×Φ24 | |||||
4 | 動作點個數 | 1 | 1個 | |||
2 | 2個 | |||||
3 | 3個 | |||||
4 | 4個 | |||||
5 | 過程連接方式 | F | 法蘭 | |||
S | 螺紋 | |||||
C | 卡箍 | |||||
X | 其他 | |||||
FK | 法蘭可調型 | |||||
SK | 螺紋可調型 | |||||
6 | 總長 L | 口口口口 單位：mm | ||||
相關資料下載 點擊進入
更多資料查看與下載，在 搜索 欄輸入產品型號查找。
設計技術文件有權限下載，請注冊會員或聯系在線客戶，電話0510-82031655。
