一、概述

（一）性能特點

KL-QJB系列潛水攪拌器綜合控制器(以下簡稱控制器)，適用于 “潛水攪拌器”，“潛水推進器”的保護與控制?？蛇m用于南京貝特、上海川源、藍深集團、揚子江泵業、南京布魯克林或其它類同類的所有潛水攪拌器。

（二）原理

根據QJB2型攪拌器長年工作在水下的結構與特性在對QJB2型攪拌器的保護裝置中必要加入油室泄漏保護與電機超溫保護：

油室泄漏保護：在潛水攪拌器油室內置入水份檢測電極，在油室中如果出現有水份超限時電極出現信號跳變，QJB2潛水攪拌器保護器能檢測到此信號的變化，而停止QJB2潛水攪拌器運行并以故障指示。

電機超溫保護：在潛水攪拌器三相電機繞組每相上安裝135℃的PTC熱敏電阻，在任一相繞組出現溫度上升到135℃±5時，電阻值出現跳變，QJB2潛水攪拌器保護器能檢測到此信號的變化，而停止QJB2潛水攪拌器運行并以故障指示。

電機過載保護：在潛水攪拌器三相電機運行回路上每相線上串入相對應用電流的熱繼電器，一旦電流過大，熱繼電器會狀態跳變，QJB2潛水攪拌器保護器能檢測到此信號的變化，而停止QJB2潛水攪拌器運行并以故障指示。

低水位保護：在潛水攪拌器工作的水池中，使用液位檢測器 檢測水位，但水位低于潛水攪拌器工作的水位時，液位檢測器會狀態跳變，QJB2潛水攪拌器保護器能檢測到此信號的變化，而停止QJB2潛水攪拌器運行并以低水位指示。

（三）主要性能

傳感器供電：

傳感器DC12V供電。

供電電源變壓器隔離。

信號輸入：

超溫信號：電機超溫保護。

泄漏信號：油室泄漏保護。

輸入回差控制：±2% 。

信號輸入：DC12V開關量信號輸入或電阻、電流信號輸入。

信號響應速度：10mS。

信號輸出：

繼電器輸出觸點容量：5A/ AC250V或5A/ DC30V。

超溫故障輸出：繼電器常開，常閉輸出；一組切換。

泄漏故障輸出：繼電器常開，常閉輸出；一組切換。

KL—QJB2保護控制器：

輸入電壓： AC220V±5% ，50Hz，額定功耗小于5W。

環境溫度： -20℃～75℃。

環境濕度： 90%以下（無水珠凝結）。

外形尺寸： 48 x 48 x110，重量：0.3Kg。

安裝方式1：DIN35導軌安裝。

安裝方式2：48*48儀表安裝。

二、保護控制器的使用

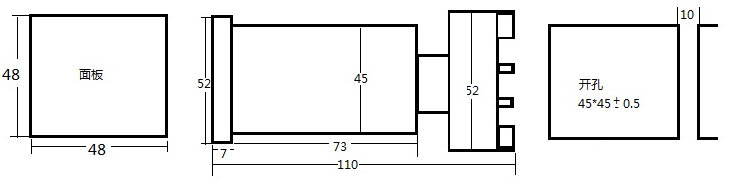

  外形尺寸圖與安裝    (高X寬X長)  48X48X110 (MM)

    1、控制器采用國際標準DIN35導軌安裝，鑲嵌于控制柜內，用隨機的緊固件鎖定。

2、 控制器采用45*45開孔儀表安裝，嵌于控制柜面板上，用隨機的緊固件鎖定。

三、產品使用與接線說明

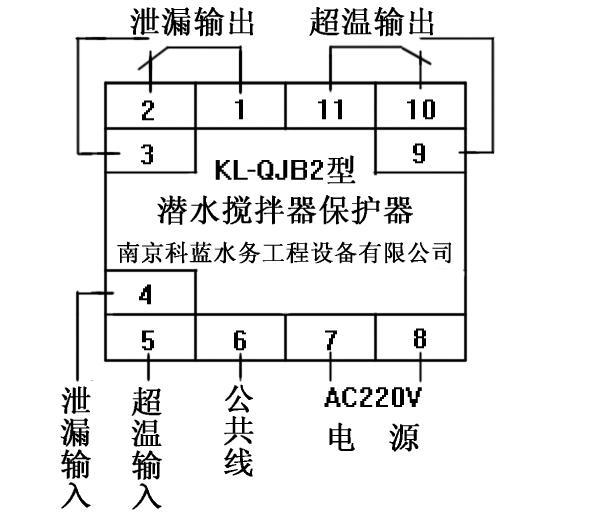

QJB2型控制器共有11個端子，各端子說明如下：

控制器供電：

7：電源L ； 8：電源 N 。

泄漏故障輸出（繼電器信號輸出）：

1：公共端；2：常閉端；3：常開端。

超溫故障輸出（繼電器信號輸出）：

11：公共端；10：常閉端；9：常開端。

傳感器信號檢測輸入：

6：信號公共端；4：攪拌器泄漏信號輸入；

5：攪拌器超溫信號輸入。

控制器供電： 電源指示燈（綠）亮。

泄漏傳感器：（不接入信號時，信號正常）

當攪拌器泄漏故障時：

泄漏指示燈（紅）亮，1，2端子斷開；1，3端子接通。

當攪拌器泄漏無故障時：

泄漏指示燈滅，1，2端子接通；1，3端子斷開。

超溫傳感器：（不接入信號時為故障，如不使用此信號應使用導線短接）

當攪拌器超溫故障時：

超溫指示燈（紅）亮，11，10端子斷開；11，9端子接通。

當攪拌器超溫無故障時：

超溫指示燈滅，11，10端子接通；11，9端子斷開。

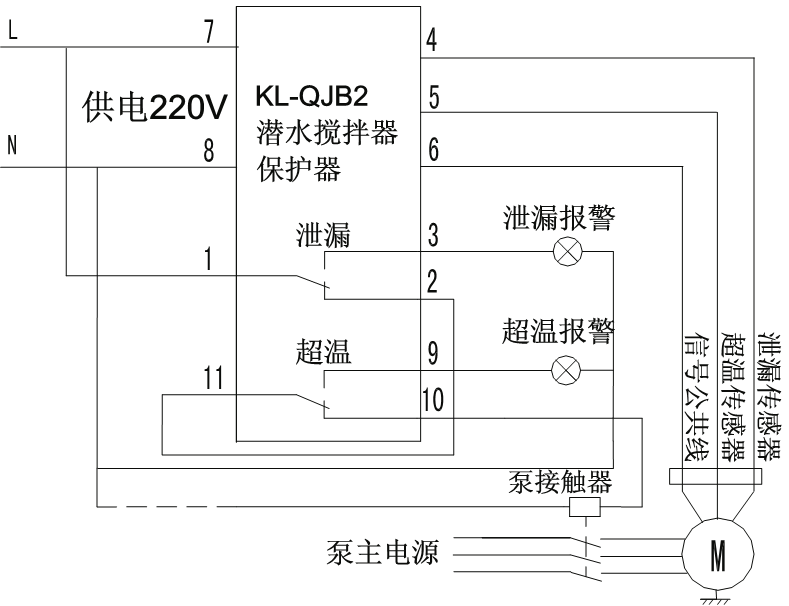

四、應用圖
